Máy tiệt trùng bằng nước, làm mát, xả nước, sấy khô bằng không khí

*Thông số kỹ thuật:

Công suất thiết bị: 60-400 túi/phút

Thời gian tiệt trùng làm mát phụ thuộc vào công suất sản xuất

Cấu tạo toàn bộ dây chuyền: phần tiệt trùng, phần làm mát, phần xả nước, phần thổi khí

Sản phẩm áp dụng: Túi mềm, chai PP

Tích hợp bộ trao đổi nhiệt dạng ống hoặc tấm

*Phần tiệt trùng:

Bể nước lọc hai lớp sử dụng lọc lưới thép không gỉ, thân hộp được làm bằng tấm thép không gỉ dày 2mm hàn thành ống hơi. Van một chiều được lắp đặt tại điểm kết nối giữa ống hơi và bộ trộn hơi nước để ngăn nước chảy ngược. Máy tiệt trùng ống hơi

*Phần làm mát:

Được trang bị đường ống bổ sung nước tự động và hệ thống điều khiển. Hệ thống tự động phát hiện mực nước trong bể và luôn duy trì trong phạm vi chiều cao mực nước tiêu chuẩn. Ba đường ống thoát nước của máy tiệt trùng, phần làm mát và phần xả nước được thu gom vào đường ống chính và xả tập trung.

*Phần xả nước:

Hai động cơ rung có thể loại bỏ hiệu quả các giọt nước lớn từ túi và thân chai, và làm phẳng độ rung của sản phẩm khi vào giai đoạn sấy khô bằng không khí.

*Phần sấy khô:

Sử dụng dây chuyền truyền tải có độ chống mài mòn cao, có chức năng lật trong quá trình sấy để cả hai mặt của túi mềm đều có thể đối mặt với quạt hai lần để tăng hiệu quả sấy khô.

Quạt sấy khô có loại nâng hạ có thể điều chỉnh, thuận tiện cho việc thay thế và làm sạch sản phẩm.

Kích thước và hiệu quả của máy phụ thuộc vào công suất sản xuất

*Bể nước và khung chính:

Bể bên trong được làm bằng tấm thép không gỉ dày 2.0mm uốn và hàn thành hình, có cấu trúc hình chữ V ở đáy để đảm bảo thoát nước triệt để

Lớp ngoài được tạo thành bằng cách uốn và hàn tấm thép không gỉ dày 1.0mm

Giữa lớp trong và lớp ngoài được lấp đầy bằng bông cách nhiệt dày 50mm

Tấm che bể nước được làm bằng tấm thép không gỉ dày 1.5mm uốn và gia cố

Bể nước được trang bị cửa làm sạch, cửa vào nước, cửa tràn và cửa thoát nước

Khung chính được làm bằng ống vuông thép không gỉ 50 * 50 hàn lại với nhau, độ dày 2-3mm để sử dụng kết hợp

Khi tổng chiều dài của thiết bị tiệt trùng vượt quá 10 mét, hộp được chia thành hai phần, kết nối bằng bu lông và niêm phong bằng cao su silicone cấp thực phẩm để ngăn rò rỉ nước nóng

Cần có máy bơm tuần hoàn độc lập cho bể tiệt trùng, làm mát và làm sạch để tuần hoàn nước và đảm bảo nhiệt độ đồng đều của nước trong bể. Nước tuần hoàn được xả đều qua các đường ống nhánh

Thiết bị giao diện hút hơi được sử dụng phía trên nắp cửa ra, với đường kính ống giao diện 400mm, đường kính mặt bích 480mm và chiều cao 300mm. Dễ dàng kết nối với ống xả để xả hơi nước

*Hệ thống vận chuyển:

Băng tải chính sử dụng dây đai lưới mô-đun nhựa bước 50.8mm với tấm gia cố thép không gỉ và thanh chuỗi thép không gỉ, và được trang bị tấm chắn cao 100mm. Viền váy được chọn theo sản phẩm

Thanh hỗ trợ băng tải được làm bằng ống vuông thép không gỉ 50 * 50 cắt laser, có định vị khe và lỗ thoát nước bên dưới

Bánh xích truyền động chính được làm bằng vật liệu nylon và khớp với dây chuyền băng tải chính, có 14 răng

Trục truyền động chính được gia công bằng máy tiện trục vuông thép không gỉ đường kính 80 * 80

Công suất sử dụng động cơ giảm tốc kép 0.75KW Tsinghua Ziguang, được trang bị điều chỉnh tốc độ biến tần Danfoss 0.2-0.5 mét mỗi phút

● Vòng bi: Sử dụng các thương hiệu SKF và NSK

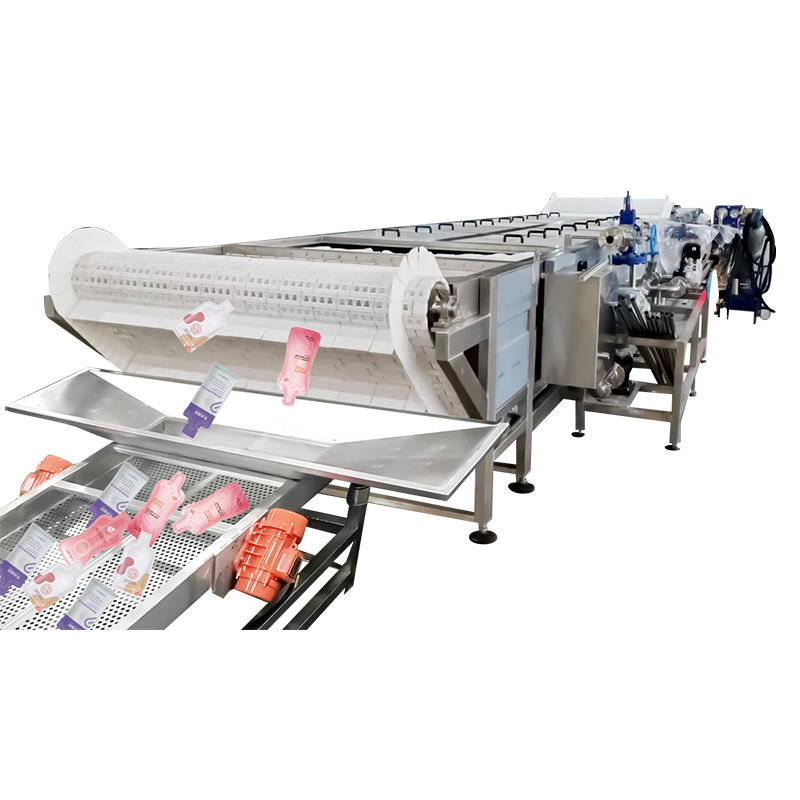

*Máy rung xả nước và làm phẳng:

● Kích thước: Dài 2 mét, Rộng 1.15 mét, Cao 0.6 mét (chỉ để tham khảo)

● Sản phẩm: Loại thực phẩm giải trí

Lưới màn hình được tạo thành bằng cách uốn và hàn các tấm thép không gỉ dày 3.0mm, có cấu trúc hình chữ V ở đáy để đảm bảo độ bền

Khung chính được làm bằng ống vuông 50 * 50 * 2 hàn lại với nhau, và đáy được trang bị khay nhận nước

Hai động cơ rung, công suất: 60W

*Hệ thống gia nhiệt và làm mát:

Máy bơm nước chính sử dụng máy bơm ly tâm từ Southern Pump Industry, với lưu lượng 25 mét khối mỗi giờ

Ống nước chính sử dụng ống tròn thép không gỉ đường kính 50mm, và kết nối sử dụng đầu kẹp nhanh

Bể nước lọc hai lớp sử dụng lọc lưới thép không gỉ, và thân hộp được tạo thành bằng cách hàn các tấm thép không gỉ dày 2mm

Bộ trộn nước soda sử dụng loại CDQS-12 sản xuất trong nước, với lưu lượng 25 mét khối mỗi giờ

Lắp đặt van một chiều tại điểm kết nối giữa ống hơi và bộ trộn hơi nước để ngăn nước chảy ngược vào ống hơi

Điều khiển nhiệt độ sử dụng cảm biến nhiệt độ kết hợp với van điều chỉnh hơi nước điện và bộ điều khiển nhiệt độ để điều khiển tự động

Lắp đặt van thủ công (thị trường) riêng biệt cho ống hơi và ống nước để sử dụng khi khởi động và tắt máy

Toàn bộ máy sử dụng PLC Mitsubishi với điều khiển màn hình cảm ứng Weilun và sửa đổi ba chữ số

Giao diện hơi nước là 50.8 mặt bích đối đầu, và áp suất đầu vào nhỏ hơn 0.4Mpa

● Điều khiển mực nước: Máy tiệt trùng và phần làm mát được trang bị đường ống bổ sung nước tự động và hệ thống điều khiển, và hệ thống tự động phát hiện mực nước trong thân bể và tự động duy trì trong phạm vi chiều cao mực nước tiêu chuẩn. Ba đường ống thoát nước của máy tiệt trùng, phần làm mát và phần xả nước được thu gom và xả vào đường ống chính, có kích thước DN100 và sau đó xả vào rãnh

Phương pháp làm mát sử dụng tháp làm mát bên ngoài (do người yêu cầu cung cấp) với bộ trao đổi nhiệt tấm

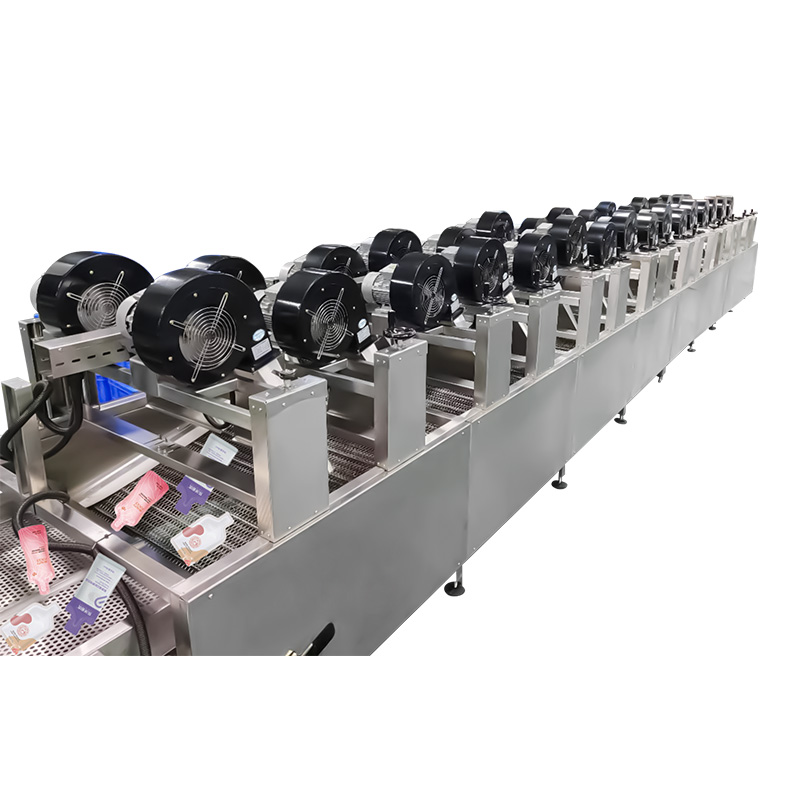

*Máy thổi nước lật:

● Kích thước: Dài 5.6 mét, chiều rộng hiệu quả sấy khô bằng không khí 1.2 mét, chiều cao 1.1 mm (chỉ để tham khảo)

Sản phẩm sấy khô: Loại thực phẩm ăn nhẹ

Số lượng quạt: 20 đơn vị

Công suất quạt: 750W

Quá trình sấy khô: Sản phẩm túi được lật hai lần, cả hai mặt đều đối mặt với quạt hai lần để tăng hiệu quả loại bỏ nước

Chiều cao của quạt được điều chỉnh thủ công, thuận tiện cho việc thay thế và điều chỉnh sản phẩm

Giá đỡ được tạo thành bằng cách hàn các ống vuông thép không gỉ 40 * 40 * 2mm

Các thành phần cấu trúc được làm bằng tấm thép không gỉ dày 3mm và hàn thành bát này

Hộ chiếu được làm bằng thép không gỉ dày 1.5mm hàn và uốn thành hình

Băng tải chính sử dụng dây chuyền lưới thép không gỉ, dài 16 mét, rộng 1007.7mm (khoảng cách tâm đến tâm của bánh xích), với bước dây chuyền 25.4, đường kính thanh 8mm, khoảng cách thanh 25.4mm và đường kính dây lưới 1.2mm

Động cơ băng tải 750W
