*Thông số kỹ thuật:
Công suất thiết bị: 60-400 túi/phút
Thời gian làm mát khử trùng phụ thuộc vào năng suất sản xuất

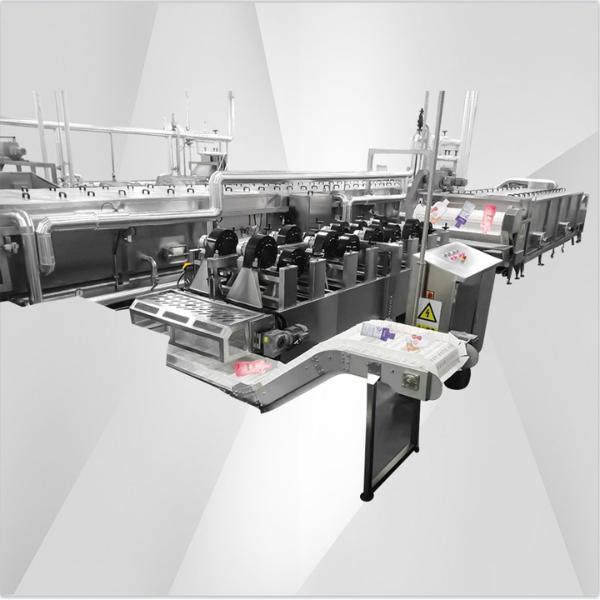

Toàn bộ dây chuyền gồm: bộ phận khử trùng, bộ phận làm mát, bộ phận chiết, bộ phận thổi
Sản phẩm áp dụng: Túi mềm, chai PP
Bộ trao đổi nhiệt dạng ống hoặc dạng tấm tích hợp
Phần khử trùng
Bể lọc nước hai lớp sử dụng lưới lọc bằng thép không gỉ, thân hộp được làm bằng tấm thép không gỉ 2mm hàn để tạo thành ống hơi. Van một chiều được lắp đặt tại điểm kết nối giữa ống hơi và bộ trộn nước hơi để ngăn nước chảy ngược. Máy tiệt trùng ống hơi
Bộ phận làm mát được trang bị đường ống bổ sung nước tự động và hệ thống điều khiển. Hệ thống tự động phát hiện mực nước trong hồ bơi và luôn duy trì trong phạm vi độ cao mực nước tiêu chuẩn. Ba ống thoát nước của máy khử trùng, bộ phận làm mát và bộ phận thoát nước được thu vào đường ống chính và xả ra trung tâm.
Phần thoát nước
Hai động cơ rung có thể loại bỏ hiệu quả các giọt nước lớn ra khỏi túi và thân chai, đồng thời làm phẳng độ rung của sản phẩm khi vào giai đoạn sấy bằng không khí.
Phần sấy khô
Sử dụng xích truyền động có khả năng chống mài mòn cao, có chức năng lật trong quá trình sấy để làm cho cả hai mặt của túi mềm
Cả hai đều có thể đối diện với quạt hai lần để tăng hiệu quả sấy khô.
Quạt sấy có kiểu nâng có thể điều chỉnh, thuận tiện cho việc thay thế và vệ sinh sản phẩm.
Kích thước và hiệu quả của máy phụ thuộc vào năng lực sản xuất
Bể chứa nước và khung chính
Bồn rửa bên trong được làm bằng tấm thép không gỉ 2.0mm uốn cong và hàn thành hình dạng, có cấu trúc hình chữ V ở phía dưới để đảm bảo thoát nước kỹ lưỡng
Lớp ngoài được tạo thành bằng cách uốn cong và hàn tấm thép không gỉ 1.0mm
Lớp giữa bên trong và bên ngoài được nhồi bằng lớp bông cách nhiệt dày 50mm
Tấm che bình chứa nước được làm bằng tấm thép không gỉ 1,5mm uốn cong và gia cố
Bể chứa nước được trang bị cổng vệ sinh, cổng vào nước, cổng tràn và cổng thoát nước
Khung chính được làm bằng ống vuông thép không gỉ 50 * 50 hàn lại với nhau, có độ dày 2-3mm để sử dụng kết hợp
Khi tổng chiều dài của thiết bị tiệt trùng vượt quá 10 mét, hộp được chia thành hai phần, được kết nối bằng bu lông và được bịt kín bằng cao su silicon cấp thực phẩm để ngăn rò rỉ nước nóng.
Bơm tuần hoàn độc lập được yêu cầu cho các bể khử trùng, làm mát và vệ sinh để tuần hoàn nước và đảm bảo nhiệt độ đồng đều của nước trong bể. Nước tuần hoàn được xả đều qua các ống nhánh
Thiết bị giao diện hút hơi được sử dụng phía trên nắp thoát, với đường kính thùng giao diện là 400mm, đường kính mặt bích là 480mm và chiều cao là 300mm. Dễ dàng kết nối với ống xả để xả hơi nước
hệ thống vận chuyển
Băng tải chính sử dụng băng tải lưới mô-đun nhựa bước 50,8mm với tấm gia cố bằng thép không gỉ và thanh thép không gỉ, được trang bị vách ngăn cao 100mm. Cạnh váy được lựa chọn theo sản phẩm
Dải hỗ trợ băng tải được làm bằng ống vuông thép không gỉ 50 * 50 cắt bằng laser, có khe định vị và lỗ thoát nước bên dưới
Bánh răng truyền động chính được làm bằng vật liệu nylon và phù hợp với xích băng tải chính, có 14 răng
Trục truyền động chính được gia công bằng máy tiện trục vuông bằng thép không gỉ có đường kính 80 * 80
Công suất sử dụng động cơ giảm tốc kép Tsinghua Ziguang 0,75KW, được trang bị bộ điều chỉnh tốc độ tần số thay đổi Danfoss 0,2-0,5 mét mỗi phút
● Vòng bi: Sử dụng các thương hiệu SKF và NSK
Máy thoát nước rung và san phẳng
● Kích thước: Dài 2 mét, Rộng 1,15 mét, Cao 0,6 mét (chỉ để tham khảo)
● Sản phẩm: Danh mục thực phẩm giải trí
Lưới sàng được tạo thành bằng cách uốn và hàn các tấm thép không gỉ 3.0mm, có cấu trúc hình chữ V ở phía dưới để đảm bảo độ bền
Khung chính được làm bằng các ống vuông 50 * 50 * 2 hàn lại với nhau và phía dưới được trang bị khay hứng nước
Hai động cơ rung, công suất: 60W
Hệ thống sưởi ấm và làm mát
Máy bơm nước chính sử dụng máy bơm ly tâm của Southern Pump Industry, lưu lượng 25 mét khối/giờ
Ống nước chính sử dụng ống tròn bằng thép không gỉ đường kính 50mm và kết nối sử dụng đầu kẹp nhanh
Bể lọc nước hai lớp sử dụng lưới lọc bằng thép không gỉ, thân hộp được tạo thành bằng cách hàn các tấm thép không gỉ 2mm
Máy trộn nước soda sử dụng loại CDQS-12 sản xuất trong nước, lưu lượng 25 mét khối/giờ
Lắp van một chiều tại điểm kết nối giữa đường ống hơi và bộ trộn hơi nước để ngăn nước chảy ngược vào đường ống hơi
Kiểm soát nhiệt độ sử dụng cảm biến nhiệt độ kết hợp với van điều chỉnh hơi điện và bộ điều khiển nhiệt độ để kiểm soát tự động
Lắp đặt van thủ công (thị trường) riêng cho đường ống hơi và nước để sử dụng trong quá trình khởi động và tắt máy
Toàn bộ máy sử dụng PLC Mitsubishi với màn hình cảm ứng điều khiển Weilun và điều chỉnh ba chữ số
Giao diện hơi là 50.8 bích neo đậu, áp suất đầu vào nhỏ hơn 0.4Mpa
● Kiểm soát mực nước: Máy khử trùng và bộ phận làm mát được trang bị đường ống bổ sung nước tự động và hệ thống điều khiển, hệ thống tự động
Phát hiện mực nước trong thân hồ bơi và tự động duy trì trong phạm vi độ cao mực nước tiêu chuẩn. Ba ống thoát nước của máy khử trùng, bộ phận làm mát và bộ phận thoát nước được thu thập và xả vào ống chính, có kích thước DN100 và sau đó xả vào rãnh.
Phương pháp làm mát sử dụng tháp làm mát bên ngoài (do bên yêu cầu cung cấp) với bộ trao đổi nhiệt dạng tấm
Máy thổi nước lật
● Kích thước: Dài 5,6 mét, rộng hiệu dụng khi phơi khô là 1,2 mét, cao 1,1 mm (chỉ để tham khảo)
Sản phẩm khô: danh mục đồ ăn nhẹ
Số lượng quạt: 20 chiếc
Công suất quạt: 750W
Quy trình sấy: Sản phẩm túi được lật 2 lần, cả 2 mặt đều hướng vào quạt 2 lần để tăng hiệu quả loại bỏ nước
Chiều cao của quạt được điều chỉnh thủ công, thuận tiện cho việc thay thế và điều chỉnh sản phẩm
Giá đỡ được tạo thành bằng cách hàn các ống vuông bằng thép không gỉ 40 * 40 * 2mm
Các thành phần cấu trúc được làm bằng tấm thép không gỉ 3mm và được hàn vào bát này
Hộ chiếu được làm bằng thép không gỉ 1,5mm hàn và uốn cong thành hình dạng
Băng tải chính sử dụng xích lưới thép không gỉ, dài 16 mét, rộng 1007,7mm (khoảng cách từ tâm đến tâm của bánh xích), với bước xích là 25,4, đường kính cực là 8mm, khoảng cách giữa các cực là 25,4mm và đường kính dây lưới là 1,2mm
Động cơ băng tải 750W
